Anti-Vibrationslösungen für Präzisionsgeräte: Warum die Materialauswahl wichtig ist

Jede Präzisionsmaschine hat einen versteckten Feind. Es erscheint nie auf einer Zeichnung, wiegt nichts und die Entfernung in der Entwurfsphase kostet nichts, doch nach der Installation macht es stillschweigend die Genauigkeit zunichte, für die Sie bezahlt haben. Dieser Feind ist Vibration. Ein Koordinatenmessgerät (KMG) mit einer Auflösung im Nanometerbereich, ein Laserinterferometer, ein Halbleiterprüfgerät oder eine Laborwaage können alle durch Bodenvibrationen von einer nahegelegenen Straße, einen laufenden Kompressor auf derselben Etage oder sogar Schritte im Nebenraum unzuverlässig werden.

Die gute Nachricht ist, dass Vibrationsprobleme lösbar sind, und die Lösung hängt immer von zwei Dingen ab: der Struktur, auf der Sie die Geräte aufstellen, und den Isolationselementen zwischen dieser Struktur und dem Boden. In diesem Artikel wird in praktischer Hinsicht erklärt, wie Vibrationen Präzisionsgeräte beschädigen, warum die Wahl des Grundmaterials wichtiger ist, als die meisten Käufer erwarten, und wie man Materialien und Antivibrationslösungen in einem System kombiniert, das Ihre Mess- und Bearbeitungsgenauigkeit langfristig schützt.

Was Vibration tatsächlich mit Präzisionsgeräten macht

Vibrationen verhindern selten, dass eine Maschine funktioniert. Genau das macht es gefährlich. Stattdessen zeigt es sich in Form von Symptomen, die leicht als andere Probleme fehldiagnostiziert werden können:

• Messwerte, die schwanken oder sich auch nach einer Neukalibrierung nie wiederholen
• Oberflächenbeschaffenheit weist darauf hin, dass ein falscher Schnittparameter keine Erklärung dafür liefern kann
• Antastfehler an KMGs, insbesondere im Niederfrequenzbereich unter 10 Hz
• Reduzierte Lebensdauer von Lagern, Spindeln und Linearführungen aufgrund von Mikrobewegungen
• Lithografie- und Inspektionswerkzeuge verlieren mit abnehmender Strukturgröße an Ausbeute

Die schädlichsten Vibrationen für Präzisionsgeräte sind normalerweise niederfrequente Vibrationen im Bereich von etwa 1 bis 100 Hz. Gebäudeböden schwingen typischerweise zwischen 8 und 15 Hz mit, sodass alltägliche Quellen wie Fußgängerverkehr, HVAC-Geräte und Gabelstapler bei schlecht isolierten Geräten Resonanzen hervorrufen können. Sobald die Resonanz beginnt, wird die Verschiebung eher verstärkt als verringert, und keine Software-Mittelwertbildung kann die verlorene Genauigkeit vollständig wiederherstellen.

Die erste Verteidigungslinie: das Basismaterial

Die meisten Ingenieure denken instinktiv zuerst an Isolatoren: Gummilager, Luftfedern, Stahlfedern. Isolatoren sind wichtig, aber sie funktionieren nur dann gut, wenn die Masse über ihnen steif, stabil und selbstdämpfend ist. Das Grundmaterial bestimmt, ob die Maschinenstruktur eintreffende Energie verstärkt oder absorbiert. Es gibt vier realistische Kandidaten.

Gusseisen

Gusseisen ist der traditionelle Werkstoff für Werkzeugmaschinen. Es ist steif, kostengünstig im Volumen zu gießen und bietet eine moderate Dämpfung, etwa zehnmal besser als Stahl. Allerdings ist es schwer, korrodiert ohne Schutz und seine Dämpfung reicht für Anwendungen im Sub--Mikrometerbereich nicht aus. Bei Präzisionsmessgeräten hat es auch einen thermischen Nachteil: Es leitet Wärme schnell, sodass Temperaturänderungen im Raum schneller die Arbeitsfläche erreichen.

Stahlschweißkonstruktionen

Geschweißte Stahlkonstruktionen sind stabil und kostengünstig, aber sie klingeln. Stahl hat eine sehr geringe Eigendämpfung, daher neigen daraus hergestellte Strukturen dazu, Vibrationen bei ihren Eigenfrequenzen zu verstärken. Stahl wird am besten als Stützrahmen unter einem gedämpften Tisch verwendet, nicht als Präzisionsoberfläche selbst.

Granit

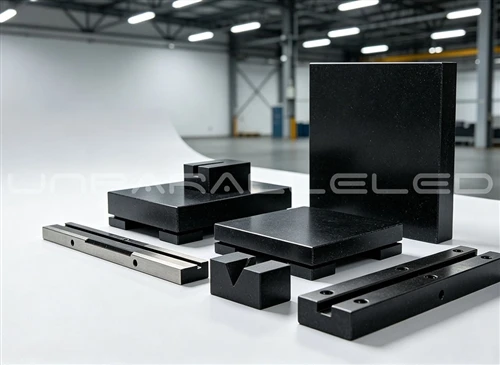

Naturgranit ist seit Jahrzehnten das Referenzmaterial für Präzisionssockel und das aus gutem Grund. Es ist im Laufe der Zeit äußerst stabil, da es im Laufe der Millionen von Jahren geologischer Entstehung bereits innere Spannungen freigesetzt hat. Sein Dämpfungsvermögen ist wesentlich besser als bei Stahl, es rostet nicht, es ist nicht magnetisch und seine Wärmeleitfähigkeit ist gering, sodass es langsam auf Raumtemperaturänderungen reagiert. Eine ordnungsgemäß geläppte Granitoberfläche bietet außerdem eine Referenzebenheit, die Metalle ohne regelmäßige Nachbearbeitung nur schwer halten können. Aus diesem Grund dominiert Granit KMG-Tische, Messlabore und Halbleiterplattformen.

Mineralguss

Mineralguss, auch Epoxidgranit genannt, ist ein Verbund aus abgestuften Mineralzuschlagstoffen, die in Epoxidharz gebunden sind. Seine Dämpfungsleistung ist die beste in der Gruppe, typischerweise etwa zehnmal besser als Gusseisen, und es kann in einem einzigen Schritt in komplexe monolithische Formen mit Stahleinsätzen, Kabelkanälen und Montagevorsprüngen gegossen werden. Seine Einschränkungen liegen in einer geringeren Steifigkeit als bei Granit oder Eisen und einer längeren anfänglichen Aushärtungszeit. Daher eignet es sich für Maschinenbasen, bei denen die Vibrationsdämpfung die reine Steifigkeit überwiegt.

Warum Materialauswahl und Isolatoren gemeinsam entwickelt werden müssen

Ein Isolationssystem besteht aus drei Schichten: dem Boden, den Isolatoren und der Grundmasse. Jede Schicht hat ihre eigene Eigenfrequenz, und das Ziel besteht darin, sicherzustellen, dass die übertragenen Schwingungen in einem Bereich landen, in dem das System eher gedämpft als in Resonanz gerät. Ein häufiger Fehler besteht darin, hochwertige Luftisolatoren zu kaufen und sie unter einer dünnen, leichten Struktur zu montieren. Luftfedern sind ausgezeichnet, aber sie benötigen eine ausreichende Masse darüber, um wie vorgesehen zu funktionieren. Umgekehrt überträgt ein massiver Granitsockel, der direkt auf einem starren Boden sitzt, fast alles.

Die praktische Designlogik ist einfach:

• Verwenden Sie ein schweres, selbstdämpfendes Grundmaterial (Granit oder Mineralguss), um die Eigenfrequenz der Maschinenstruktur zu senken und hochfrequente Energie zu absorbieren
• Verwenden Sie Isolatoren, die für die dominante Störfrequenz ausgewählt sind, um den Übertragungsweg bei niedrigen Frequenzen zu unterbrechen
• Verwenden Sie einen starren Stützrahmen oder Sockel, damit die Struktur zwischen den Isolatoren keine eigene Resonanz erzeugt

Wenn diese drei Schichten aufeinander abgestimmt sind, entsteht ein System, das Bodenvibrationen um weit über 90 Prozent dämpft, was normalerweise der Unterschied zwischen einem KMG mit Wiederholungen und einem KMG ohne Wiederholungen ist.

Ein genauerer Blick auf Anti-Vibrationslösungen für verschiedene Situationen

Nicht jede Installation benötigt die gleiche Hardware. Die Anpassung der Lösung an die Situation vermeidet sowohl zu hohe Ausgaben als auch unzureichenden Schutz.

Nivellierhalterungen und Dämpfungsfüße

Für mittelpräzise Geräte wie Werkzeugmessinstrumente, kleine Bearbeitungszentren und optische Prüfstationen, ElastomerAnti-Vibrationslösungenin Form von Nivellierhalterungen genügen oft. Sie kombinieren Höhenverstellung mit einer Dämpfungsschicht, lassen sich in wenigen Minuten installieren und kosten nur einen Bruchteil eines Luftisolationssystems. Ihre Schwäche liegt in der Niederfrequenzleistung, sodass sie dort am besten geeignet sind, wo die vorherrschende Störung über etwa 20 Hz liegt.

Pneumatische (Luft-)Isolationstische und -plattformen

Für KMGs, Elektronenmikroskope, Lasersysteme und messtechnische Instrumente sind pneumatische Isolatoren der Standard. Moderne Luftisolatoren erreichen sehr niedrige Eigenfrequenzen (horizontal etwa 1 Hz oder darunter) und sorgen für eine hervorragende Dämpfung von Gebäudevibrationen. Sie werden normalerweise als komplette Tische oder als Isolator-Kits für unter vorhandene Granitplattformen verkauft. Die wichtige zu überprüfende Spezifikation ist die Durchlässigkeitskurve, nicht die Marketingaussage: Ein gutes System zeigt oberhalb einiger Hz eine starke Dämpfung und keine Resonanzspitzen im Arbeitsband.

Trägheitsbasen und Unterkonstruktionen aus Granit

Wenn die Ausrüstung groß ist oder die Umgebung schwierig ist, besteht der erfolgreiche Ansatz darin, Masse unterhalb der Maschine hinzuzufügen. Ein auf Isolatoren montierter Trägheitsblock aus Granit oder Mineralguss wird zu einer stabilen Referenzplattform, die die Maschine vom Boden entkoppelt. Dies ist die typische Architektur für Halbleitermesswerkzeuge und Langhub-Lasersysteme. Als Faustregel für das Massenverhältnis gilt, dass die Trägheitsbasis mindestens so schwer sein sollte wie die Ausrüstung, die sie trägt, und schwerer ist im Rahmen des Zumutbaren besser.

Strukturelle Trennung

Manchmal ist die Entfernung der beste Isolator. Durch die Platzierung eines Präzisionslabors entfernt von Presswerken, auf einer separaten Fundamentplatte oder in einem Obergeschoss mit einem eigenen versteiften Rahmen kann das Problem behoben werden, bevor Hardware gekauft wird. Eine einfache Vibrationsmessung mit einem Seismometer, normalerweise eine eintägige Übung, verrät Ihnen, welches Stockwerk Ihres Gebäudes am leisesten ist. Es ist die günstigste Präzisionstechnik, die Sie jemals kaufen werden.

Häufige Fehler, die eine gute Isolation zunichte machen

• Montage von Isolatoren auf einem instabilen Boden: Wenn sich die Platte unter Belastung durchbiegt, helfen auch perfekte Isolatoren nicht
• Ignorieren Sie die Steifheit von Kabeln und Luftleitungen: Steife Versorgungsleitungen führen wieder zu Vibrationspfaden, die die Isolatoren umgehen. Verwenden Sie daher lockere Schlaufen
• Bewegte Massen auf dem Tisch platzieren: Ein Roboter oder ein schwerer Drehtisch auf der Plattform verschiebt den Schwerpunkt und kann einen Isolator entlasten, also nach jeder Layoutänderung neu nivellieren
• Vergessen wir die thermische Isolierung: Anti-Vibrationsschutz und thermische Drift interagieren, und beide verdienen Aufmerksamkeit in derselben Designüberprüfung
• Überspringen Sie die Überprüfung: Messen Sie nach der Installation die tatsächliche Vibration an der Arbeitsfläche mit einem Beschleunigungsmesser und vergleichen Sie sie mit den Bodenvibrationsanforderungen des Geräteherstellers (die meisten KMG-Hersteller geben Grenzwerte in Mikrometern pro Sekunde Geschwindigkeit an).

Schneller Vergleich von Grundmaterialien zur Vibrationskontrolle

Häufig gestellte Fragen

Woher weiß ich, ob meine Bodenvibrationen ein Problem darstellen?

Drei Anzeichen deuten darauf hin: Messwerte, die zwischen Morgen und Nachmittag schwanken, die Oberflächenbeschaffenheit, die sich ändert, wenn eine Maschine in der Nähe läuft, und eine Streuung der Sondierung, die eine Neukalibrierung übersteht. Eine Vibrationsmessung, die während der normalen Arbeitszeit durchgeführt wird, liefert Ihnen konkrete Daten, die Sie mit den Installationsanforderungen Ihres Geräteherstellers vergleichen können.

Kann ich Anti--Vibrationshalterungen unter einer vorhandenen Maschine anbringen?

Oft ja. Nivellierhalterungen lassen sich leicht nachrüsten, und viele Luftisolatorsätze sind so konzipiert, dass sie unter vorhandene Granitplattformen passen. Die wichtigsten Prüfungen sind die Belastung pro Halterung, die hinzugefügte Höhe und die Frage, ob die Struktur der Maschine selbst steif genug ist, um davon zu profitieren. Wenn die Maschine selbst leicht und flexibel ist, liefert eine Trägheitsbasis bessere Ergebnisse als bessere Halterungen allein.

Was ist besser für Vibration, Granit oder Mineralguss?

Mineralguss dämpft Vibrationen besser; Granit ist steifer und thermisch stabiler mit einer härteren Arbeitsoberfläche. Für die ultrapräzise Messtechnik bleibt Granit auf pneumatischen Isolatoren die Referenz. Für Produktionsmaschinensockel, bei denen die Dämpfung entscheidend ist und die Anforderungen an die Oberflächenqualität geringer sind, ist Mineralguss häufig die wirtschaftlichere Wahl. Viele fortschrittliche Plattformen kombinieren beides, indem sie Granit-Referenzflächen auf Mineralguss-Unterkonstruktionen verwenden.

Bedeutet eine schwerere Basis immer eine bessere Isolation?

Schwerer ist im Allgemeinen hilfreich, da zusätzliche Masse die Eigenfrequenz der unterstützten Struktur senkt und den Arbeitsbereich der Isolatoren verbessert. Aber der Nutzen geht über, und eine über-schwere Basis auf unterdimensionierten Isolatoren schneidet schlechter ab als ein ausgewogenes Design. Isolatoren müssen immer für die tatsächliche Lastverteilung ausgewählt werden, nicht erst, nachdem das Gewicht festgelegt wurde.

Letztes Wort

Vibrationskontrolle ist ein Problem des Systemdesigns und kein Ersatzteilkauf. Die Isolatoren, das Grundmaterial und die Struktur zwischen ihnen müssen als eine Einheit ausgewählt werden, und die Wahl des Grundmaterials, Granit, Mineralguss, Eisen oder Stahl, bestimmt, was das gesamte System erreichen kann. Für Geräte, bei denen es auf eine Genauigkeit im Sub--Mikrometerbereich ankommt, ist eine Granitplattform nach wie vor die bewährteste GrundlageSchwingungsdämpfung von Präzisionsgeräten, weil es Masse, Dämpfung und Langzeitstabilität in einem einzigen Material vereint. Wenn Ihre Ausrüstung bereits installiert ist, beginnen Sie mit einer Vibrationsmessung; Wenn Sie noch Spezifizierungen vornehmen, wenden Sie sich an einen Lieferanten, der das gesamte Sortiment anbieten kann, von Granitbasen und Mineralgussstrukturen bis hin zu Halterungen und Stützen, sodass die gesamte Isolationskette so konzipiert ist, dass sie zusammenarbeitet und nicht aus dem zusammengebaut wird, was jeder Anbieter gerade verkauft.
