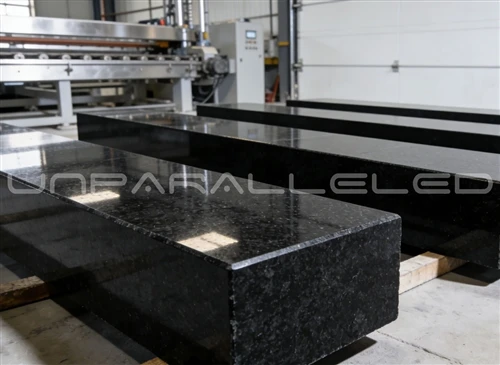

Optische Scangeräte erfassen Bilder und rekonstruieren Punktwolken über Kameramodule und Laser-Transceiver. Optische Pfade und Abbildungssysteme reagieren äußerst empfindlich auf die strukturellen Bedingungen der Strahlen. Winziger Jitter, thermischer Offset oder langfristige Spannungsverformung der Strahlen führen direkt zu Bildverschmierungen, übermäßigem Punktwolkenrauschen, Stitching-Fehlern und schlechter Wiederholbarkeit. Viele Forschungs- und Entwicklungsteams konzentrieren sich auf die Optimierung von Linsen, Lichtquellen und Algorithmen, übersehen jedoch die Auswirkungen auf strukturelle Materialien. Obwohl sie weit verbreitet sind, leiden Metallträger beim Hin- und Herscannen mit hoher Geschwindigkeit unter anhaltenden Restvibrationen und thermischer Drift. Die UNPARALLELED Group stützt sich auf umfangreiche Erfahrungen mit optischen Portalprojekten mit großen Verfahrwegen und implementiert Granitträger, um typische Schwachstellen durch Dämpfung, thermische Stabilität, Bezugsgeometrie und Umgebungsbeständigkeit für optische Systeme zu lösen.
Eine hohe Dämpfung verkürzt die Einschwingzeit beim Hin- und Herscannen mit hoher Geschwindigkeit. Portale mit Kameras oder Laserköpfen erzeugen Stoßanregungen bei Beschleunigung, Verzögerung und Richtungsumkehr. Stahl- oder Aluminiumträger halten die Restschwingungen dauerhaft zurück. Systeme müssen vor der Probenahme auf den vollständigen Schwingungsabfall warten, was den Durchsatz verringert; Eine vorzeitige Erfassung führt zu unscharfen Bildern und welligen Punktwolkenartefakten. Dichte, ineinandergreifende Mineralkristalle im Granit leiten kinetische Energie schnell ab. Der schnelle Vibrationsabfall ermöglicht eine schnellere Stabilisierung nach einem Richtungswechsel, höhere Bildraten und kürzere Zykluszeiten beim Batch-Teilescannen und verbessert so den Durchsatz für optische Inspektionslinien für die Massenproduktion.
Die geringe Wärmeausdehnung verringert die durch selbsterzeugte Wärme verursachte Drift des optischen Pfades. Motoren, Lichtquellen und Treiber geben während des Betriebs kontinuierlich Wärme ab und erzeugen lokale Wärmegradienten. Metallträger verlängern und verbiegen sich unter Hitze, wodurch sich die relative Position zwischen Optik und Werkstücken verschiebt und systematische Scanfehler entstehen. Die Softwarekompensation kann komplexe Biegeprofile kaum anpassen. Granitträger zeichnen sich durch eine geringe Wärmeausdehnung aus und bewahren geometrische Profile unter lokaler Wärmebelastung. Die Bezugspunkte der optischen Halterung bleiben stabil, die Abweichung der Basislinie wird unterdrückt und der Arbeitsaufwand für die Kompensation verringert sich. Für Produktionsböden ohne strikte konstante Temperaturregelung wird dieser Vorteil noch wertvoller.
Integrierte hochpräzise Bezugsflächen gewährleisten die Koaxialität von Optik und Führungsbaugruppen. Linearführungen, Linear-Encoder, Kamerahalterungen und Lasermodule sind auf einem einzigen Granitträger montiert. Mehrere zueinander parallele und senkrechte Referenzflächen können integral geläppt werden. Durch den gemeinsamen Steinbezug werden Stapelfehler bei mehrschichtigen Metalladaptern vermieden. Voreingebettete Einsätze werden während der Fertigung der UNPARALLELED Group präzise positioniert, um die Positionsgenauigkeit der optischen Montagepunkte sicherzustellen. Konsistente relative Positionen vereinfachen das Multi-Kamera-Stitching und die Multi-Laser-Synchronisierung und verringern den Kalibrierungsaufwand.
Die nichtmagnetische und chemisch stabile Leistung eignet sich für raue Werkstattbedingungen. Servomotoren und Elektromagnete rund um die Scanstationen erzeugen magnetische Streufelder. Magnetisierbare Stahlträger stören Encoder-Leseköpfe und fotoelektrische Sensoren. Granitträger mit niedrigem Ferritgehalt gepaart mit nichtmagnetischen Einsätzen vermeiden magnetische Interferenzen. Granit widersteht Feuchtigkeit und Schneidflüssigkeitsnebel, ohne zu rosten. Keine Rostpartikel verunreinigen Linsen und optische Pfade, wodurch das Ausfallrisiko optischer Komponenten verringert wird.
Die langfristige Dimensionsstabilität erspart häufige optische Neukalibrierungszyklen. Die Neukalibrierung optischer Scansysteme erfordert erhebliche Ausfallzeiten. Geschweißte Stahlträger geben im Laufe der Zeit nach und nach Restschweißspannungen ab und verziehen sich, wodurch sich die optischen Grundlinien verschieben und eine wiederholte Kalibrierung erforderlich wird. Mehrstufige spannungsarm geglühte Granitträger zeigen im Betrieb ein vernachlässigbares Kriechen. Geradheit und Parallelität bleiben stabil, was die Kalibrierungsintervalle verlängert und die automatisierte optische Scanproduktion rund um die Uhr unterstützt.
Granitbalken haben inhärente Grenzen: Aufgrund ihrer Sprödigkeit sind sie für starke Stöße ungeeignet. Granit mit großer Spannweite bringt ein erhebliches Eigengewicht mit sich, das bei der mechanischen Konstruktion berücksichtigt werden muss. Während der Projektevaluierung liefert die UNPARALLELED Group ganzheitliche Strukturvorschläge, die Reichweite, Beschleunigung und Nutzlast aufeinander abstimmen, um die Materialvorteile zu maximieren.
Zusammenfassend lässt sich sagen, dass Granitträger für optische Scangeräte mehr liefern als hochpräzise mechanische Teile. Sie mindern Restvibrationen beim Hochgeschwindigkeitsscannen, thermisch bedingte optische Drift, Fehler beim Stapeln von Baugruppen, Korrosion durch Umgebungsbedingungen und häufige Neukalibrierungen. Eine hohe Dämpfung verbessert den Durchsatz, eine geringe Wärmeausdehnung stabilisiert optische Basislinien, integrierte Bezugspunkte vereinfachen die Inbetriebnahme und die Langzeitstabilität reduziert Ausfallzeiten. Die kombinierten Vorteile verbessern die Bildqualität und Produktivität und bieten eine solide strukturelle Unterstützung für industrielle optische Scananwendungen.
