Eine Granitbasis für Halbleitergeräte muss mehr leisten, als nur das Maschinengewicht zu tragen. Es kann die Referenz für Bewegung, Optik, Messsysteme und Montageschnittstellen festlegen-daher sind Material, Geometrie, Montagemerkmale, Prüfplan und Installationsbedingungen von Bedeutung. Dieser Leitfaden hilft Ingenieuren und Beschaffungsteams dabei, die für die Auswahl eines Produkts erforderlichen Informationen zu definierenPräzisions-Granitbasisfür Halbleiterinspektionsgeräte, optische Systeme, Messplattformen und Präzisionsbewegungsbaugruppen. Die endgültige Materialauswahl und Leistungsüberprüfung sollte immer einer technischen Prüfung und den projektspezifischen Zeichnungsanforderungen unterliegen.
Warum Basisstabilität wichtig ist
Halbleiter- und fortschrittliche Inspektionsgeräte vereinen oft mehrere hochempfindliche Subsysteme in einer Maschine: Präzisionstische, Linearmotoren, Encoder, optische Köpfe, Kameras, Sonden, Führungen, Vorrichtungen, Kabelmanagementsysteme und Umgebungskontrollen. Die Basisstruktur stellt die physische Referenz dar, auf der diese Subsysteme lokalisiert und ausgerichtet sind.
Wenn die Tragstruktur während des Betriebs unerwünschte Bewegungen, ungleichmäßige thermische Reaktionen, schlechte Montageschnittstellen oder Instabilität erfährt, kann sich der Effekt auf die gesamte Baugruppe ausbreiten. Dies kann die Ausrichtung, die Wiederholbarkeit der Messung, die Bildqualität, die Bewegungsabschwächung oder die Konsistenz eines Inspektionsprozesses beeinflussen.
Ein Maschinensockel aus Granit wird üblicherweise dort in Betracht gezogen, wo ein System eine stabile, korrosionsbeständige, nicht{1}}strukturelle Referenz benötigt. Aufgrund seiner Dimensionsstabilität, seines inhärenten Vibrationsdämpfungsverhaltens und seiner Eignung für präzise bearbeitete Referenzoberflächen wird Granit häufig in Präzisionsanwendungen eingesetzt. Diese Eigenschaften sind für Messtechnik und optische Anwendungen relevant, aber die tatsächliche Leistung der gesamten Maschine hängt von der Konstruktion, dem Bewegungsprofil, der Trägeranordnung, der Umgebung und der Überprüfungsmethode ab.
Bei Halbleitergeräten sollte die Basisauswahl daher mit einer Frage auf System-ebene beginnen:
Was muss relativ zu welcher Referenz unter welchen Betriebsbedingungen stabil bleiben?
Die Antwort kann für ein AOI-System, eine Wafer-Inspektionsplattform, ein industrielles CT-System, ein KMG oder eine Hochgeschwindigkeits-Laserbearbeitungsmaschine unterschiedlich ausfallen. Ein statischer Messrahmen und eine dynamische Linearmotorplattform können sehr unterschiedliche strukturelle Lösungen erfordern.
Typische Geräteanwendungen
Präzisionsgranitkomponenten können als Sockel, Brückenstützen, Referenzflächen, Portalstrukturen, optische Plattformen, Führungswegstützen oder integrierte Granitbaugruppen dienen. Die Gerätearchitektur und die erforderliche Prüf- oder Prozessfunktion bestimmen ihre Rolle.
Typische Anwendungen sind:
AOI- und optische Inspektionsgeräte: Granit kann Kameras, Optiken, Beleuchtungssysteme, Vorrichtungen und Präzisionspositionierungstische unterstützen, wenn eine stabile Referenzstruktur erforderlich ist.
Industrielle CT- und Röntgensysteme: Die Basis kann Scankomponenten, Werkstückhalterungen, Bewegungssysteme und Messreferenzen unterstützen, abhängig von der Belastungs- und Abschirmungskonstruktion des gesamten Systems.
KMG- und Messausrüstung: Eine Granitstruktur kann eine stabile Referenzfläche oder Basis für Sonden, Führungsbahnen, Brückenbaugruppen und Messachsen bieten.
Lasersysteme: Präzisionslasergeräte können Granitbasen verwenden, um die optische Ausrichtung, Werkstückpositionierung und Bewegungsbaugruppen zu unterstützen.
XY-Tische und Linearmotorplattformen: Eine Granitbaugruppe kann je nach Maschinendesign mit Montageflächen, Einsätzen, Schienenpositionen, Kabeldurchgängen oder Luftlagerschnittstellen gestaltet werden.
Granit ist nicht automatisch das richtige Material für jede Halbleitermaschine. Geräte, die besondere Vakuum-, chemische, magnetische, thermische, Reinraum-, Beschleunigungs- oder Gewichtsbeschränkungen erfüllen müssen, sollten individuell bewertet werden. In einigen Fällen kann ein Projekt eine Kombination aus Präzisionsgranit-, Präzisionskeramik-, Präzisionsmetall-, Präzisionsglas-, Mineralguss-, UHPC-Präzisions-, Kohlefaser-Präzisionsträger-/Brücken- oder Präzisions-3D-Druckkomponenten verwenden.
Die UNPARALLELED Group unterstützt dieses breitere Spektrum an Präzisionsmateriallösungen unter der Marke UNPARALLELED®. Die geeignete Kombination hängt weiterhin von den Zeichnungsanforderungen, den Montagebedingungen und der projektspezifischen Überprüfung ab.
Technische Auswahlfaktoren
Der Ausgangspunkt für ein erfolgreiches Granit--Basisprojekt ist eine vollständige Überprüfung der Zeichnung. Bei einem Angebot, das nur auf der Gesamtlänge, -breite und -dicke basiert, können kritische Anforderungen wie Einsatzpositionen, Führungsschienenschnittstellen, Stützbedingungen, Prüfkriterien oder Transportbeschränkungen außer Acht gelassen werden.
1. Gesamtabmessungen und Masse
Geben Sie die fertige Länge, Breite, Dicke, das geschätzte Gewicht und alle Einschränkungen an, die durch die Einrichtung, die Laderampe, die Reinraumroute oder den Installationsbereich des Kunden auferlegt werden.

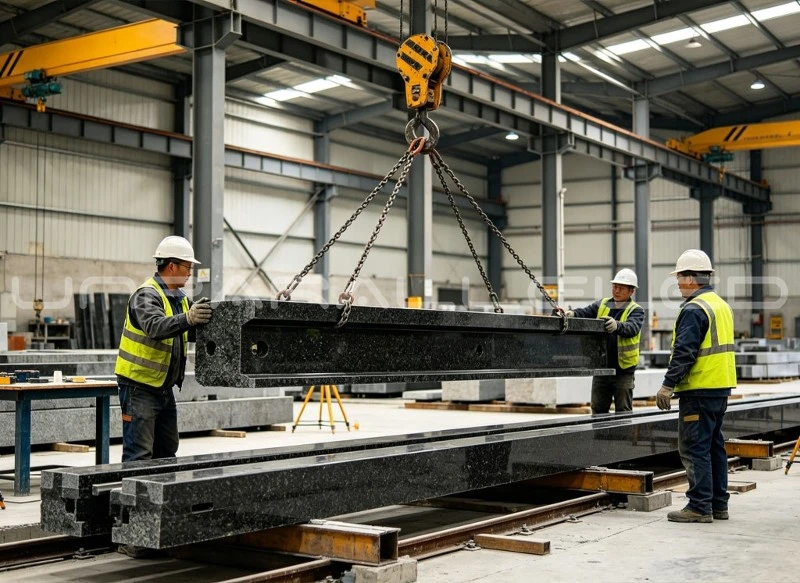

UNPARALLELED® unterstützt die Handhabung und Bearbeitung einzelner Teile von bis zu 100 Tonnen mit maximalen Bearbeitungsabmessungen von bis zu 20 Metern Länge, 4.000 mm Breite und 1.000 mm Dicke. Hierbei handelt es sich um Leistungsgrenzen, nicht um universelle Produktspezifikationen. Machbarkeit, Prozessroute, Hebeplan, Inspektionsmethode und Liefervereinbarung unterliegen weiterhin der technischen Prüfung.
Für relevante Projekte hat UNPARALLELED® schwarzer Granit eine ungefähre Dichte von 3.100 kg/m³. Dieser Materialwert kann bei der frühen Gewichtsschätzung hilfreich sein, das endgültige Gewicht hängt jedoch von den tatsächlichen Abmessungen, Ausschnitten, Löchern, Taschen, Einsätzen und der fertigen Baugruppenkonfiguration ab.
2. Statische und dynamische Belastung
Das Ingenieurteam sollte nicht nur das Gesamtgewicht der Maschine verstehen, sondern auch, wo Kräfte wirken. Wichtige Informationen können sein:
Statische Belastungen durch Rahmen, Vorrichtungen, optische Module und Werkstücke
Bewegen von Lasten von Portalen, Bühnen, Schlitten, Kabelträgern und Motoren
Beschleunigungs- und Verzögerungsbedingungen für dynamische Achsen
Schwerpunkt der montierten Ausrüstung
Unterstützen Sie-Punktstandorte und Etagen-Belastungsbeschränkungen
Erforderliche Steifigkeit, zulässige Durchbiegung und Ausrichtungskriterien
Eine Basis, die eine statische Inspektionsvorrichtung trägt, erfordert möglicherweise eine andere Konfiguration als eine Granitbaugruppe, die eine sich schnell-bewegende Präzisionsbewegungsplattform trägt. Das Belastungsmodell muss zusammen mit der Bauteilgeometrie und der Stützanordnung berücksichtigt werden.
3. Thermische Umgebung
Selbst in kontrollierten Produktionsbereichen können Temperaturgradienten von Motoren, Antrieben, Beleuchtung, Luftstrom, offenen Türen, Bedieneraktivitäten, Maschinen in der Nähe oder Prozesswärme herrühren. Der Kunde sollte festlegen, ob die Maschine in einem Messraum, einem Reinraum, einem allgemeinen Fabrikbereich oder einer anderen kontrollierten Umgebung betrieben werden soll.
Es ist auch wichtig zu erkennen, welche Komponenten auf dem Granitsockel montiert sind. Stahlschienen, Aluminiumhalterungen, Motoren, Waagen, optische Komponenten und Elektronikschränke können unterschiedlich auf Temperaturänderungen reagieren. Ihre Lage und Wärmeabgabe können das Verhalten der Baugruppe beeinflussen.
Die UNPARALLELED Group betreibt eine 10.000 m² große Werkstattfläche mit kontrollierter Temperatur und Luftfeuchtigkeit für entsprechende Fertigungs-, Mess- und Montagearbeiten. Die Produktions- und Inspektionsumgebung für ein bestimmtes Projekt sollte entsprechend der Zeichnung, den Toleranzanforderungen und der Inspektionsmethode vereinbart werden.
4. Vibrationsanforderungen
Schwingungsstabilität ist ein Systemproblem. Granit kann zu nützlicher Masse, Steifigkeit und Dämpfungsverhalten beitragen, aber die Basis sollte zusammen mit dem Fundament, dem Nivelliersystem, der Isolationsmethode, den beweglichen Achsen und der Umgebung entworfen werden.
Eine Projektbesprechung sollte Folgendes identifizieren:
Externe Vibrationsquellen in der Nähe des geplanten Installationsortes
Interne Vibrationen, die von Motoren, Stufen, Pumpen oder anderen Maschinensubsystemen erzeugt werden
Erforderliches Einschwingverhalten nach Achsbewegung
Ob pneumatische Isolatoren, aktive Isolation, Nivellierfüße oder ein eigenes Fundament zum Einsatz kommen
Ob die Basis Luftlager, Linearführungen oder eine andere Bewegungsarchitektur tragen soll
Bestimmen Sie die Vibrationsleistung nicht allein durch die Materialauswahl. Eine projektspezifische-Verifizierung wird empfohlen, wenn Vibrationsgrenzwerte für den Maschinenbetrieb oder die Messqualität von entscheidender Bedeutung sind.
Schnittstellen- und Baugruppendesign
Ein Granitsockel muss in den Rest der Maschine integriert werden. In der Zeichnung sollten Funktionsflächen und alle Schnittstellen, die bearbeitet, zusammengebaut, verklebt oder geprüft werden, klar angegeben werden.
Gewindeeinsätze und Befestigungslöcher
Gewindeeinsätze können Befestigungspunkte für Schienen, Halterungen, Abdeckungen, Sensoren, Vorrichtungen oder andere Gerätekomponenten bieten. In der Zeichnung sollten Einsatztyp, Gewindespezifikation, Material, Tiefe, Menge, Position sowie etwaige Last- oder Drehmomentanforderungen angegeben werden.
Durchgangslöcher, Senkungen, Dübellöcher, Gewindeeinsätze und Positionierungsmerkmale sollten als vollständiges Schnittstellensystem betrachtet werden. Die Lochplatzierung kann sich auf den Bearbeitungszugang, die strukturelle Wandstärke, die Montagereihenfolge und die Messanforderungen auswirken.
Schienen und Bewegungs-Systemschnittstellen
Wenn die Granitbasis Linearschienen, Luftlager, Direktantriebsmotoren, Encoder-Maßstäbe oder Präzisionstische trägt, sollten die Schnittstellen deutlich gekennzeichnet sein. Wichtige Überlegungen können sein:
Schienensitzpositionen und funktionale Referenzflächen
Anforderungen an Geradheit, Ebenheit und Parallelität
Befestigungsmuster, Dübelfunktionen und Zugang für Montagewerkzeuge
Ausrichtungsbeziehungen zwischen Schienen, Maßstabsreferenzen und optischen Achsen
Freiraum für Schlitten, Kabelträger, Endschalter und Servicezugang
Diese Anforderungen sollten als technische Spezifikationen und nicht als Annahmen behandelt werden. Ein Granitsockel, der für ein Schienensystem vorgesehen ist, ist ohne konstruktive Änderungen möglicherweise nicht für ein anderes geeignet.
Kabelführung und Luftlagerschnittstellen
Kabelführung, Vakuumleitungen, Luftleitungen, Sensorverkabelung und Versorgungsdurchgänge sollten frühzeitig koordiniert werden. Löcher und Kanäle dürfen kritische Referenzflächen, Einsätze, Stützstellen oder Strukturmerkmale nicht beeinträchtigen.
Für Anwendungen mit Luftlagern sollten in der Konstruktion die relevanten Schnittstellenoberflächen, Versorgungsanschlüsse, Montageanordnung und Montageverantwortlichkeiten festgelegt werden. Die Betriebsleistung eines Luftlagersystems hängt von der gesamten Konstruktion ab, einschließlich Lagerkomponenten, Luftversorgungsqualität, Oberflächenvorbereitung, Ausrichtung, Lastbedingungen und Umgebungskontrolle.
Montageflächen und Sauberkeit
Montageflächen sollten in der Zeichnung deutlich gekennzeichnet sein. Der Kunde sollte vor der Endmontage ermitteln, welche Oberflächen eine präzise Bearbeitung, Reinigung, einen Schutz oder eine besondere Behandlung erfordern.
Bei Halbleiterprüfgeräten oder sauberen Fertigungsumgebungen können Sauberkeitsanforderungen Auswirkungen auf Verpackung, Handhabung, Montagereihenfolge, Schutzmaterialien und den Endprüfprozess haben. Anforderungen sollten in der Ausschreibung angegeben und nicht erst nach Produktionsbeginn angenommen werden.
Inspektions- und Abnahmeanforderungen
Eine Präzisionsgranitkomponente sollte anhand eines vereinbarten technischen Standards, einer Zeichnung und eines Inspektionsplans abgenommen werden. Der Prüfumfang richtet sich nach der Funktion des Teils und den angegebenen Anforderungen des Kunden.
Zu den empfohlenen Dokumenten können gehören:
Genehmigte Zeichnungsüberarbeitung und Maßanforderungen
Materialidentifikation oder materialbezogene-Dokumentation, sofern zutreffend
Maßkontrollbericht
Geometrischer Prüfbericht für spezifizierte Ebenheit, Geradheit, Parallelität, Rechtwinkligkeit oder Lochpositionen
Einfügungs-, Gewindebohrungs- und Schnittstellenüberprüfungsdatensätze
Informationen zum Kalibrierungsstatus des Messgeräts oder zur Rückverfolgbarkeit, sofern erforderlich
Visuelle Inspektion und Verpackungsinspektionsprotokolle
Liefer-, Hebe-, Handhabungs- und Installationsanweisungen, sofern zutreffend
Zu den verfügbaren Inspektionsgeräten bei UNPARALLELED® können Mahr-Indikatoren, Mitutoyo-Instrumente, elektronische Wasserwaagen von WYLER und Renishaw-Laserinterferometer gehören. Die richtige Prüfmethode muss entsprechend dem zu messenden Merkmal, den Bauteilabmessungen, der vorgegebenen Toleranz, der Prüfumgebung und den vereinbarten Abnahmekriterien ausgewählt werden.
Ein Messbericht ist nur dann aussagekräftig, wenn er angibt, was gemessen wurde, wie es gemessen wurde und anhand welcher Anforderung. Für hochpräzise Komponenten sollten Messbedingungen, Supportvereinbarung, Gerätestatus und Prüfmethode Teil des vereinbarten Qualitätsplans sein.
Checkliste für die technische Auswahl
Bevor Sie eine Zeichnung zur Angebotsabgabe einsenden, bereiten Sie die folgenden Informationen vor:
Aktuelle 2D- und, sofern verfügbar, 3D-Zeichnungsdateien mit Revisionsnummer
Geräteanwendung und Funktion des Granitsockels
Fertige Abmessungen, geschätzte Masse und erwartete Menge
Statische Lasten, dynamische Lasten, Beschleunigungsdaten und Anforderungen an Stützpunkte
Erforderliche Toleranzen für Ebenheit, Geradheit, Parallelität, Rechtwinkligkeit und Lochposition
Gewindeeinsätze, Durchgangslöcher, Senkungen, Dübellöcher, Schienen und Schnittstellendetails
Bewegungssystemtyp, einschließlich Linearschienen, Luftlagern, Linearmotoren oder Tischbaugruppen
Thermische Umgebung, Vibrationsprobleme, Reinraumanforderungen und betriebliche Einschränkungen
Erforderliche Inspektionsberichte, Kalibrierungserwartungen, Verpackungsmethode, Zielland und Installationsbeschränkungen
Die frühzeitige Bereitstellung dieser Informationen ermöglicht eine genauere technische Überprüfung und hilft, praktische Probleme vor der Produktion zu erkennen.
Abschluss
Die Auswahl einer Granitbasis für Halbleitergeräte ist ein Design- und Verifizierungsprozess und keine reine Materialentscheidung. Die Basis muss mit den Lasten, dem Bewegungssystem, den Schnittstellen, der thermischen Umgebung, den Vibrationsbedingungen, dem Inspektionsplan und der Lieferroute der Maschine kompatibel sein.
Eine sorgfältig entworfene Granitbaugruppe kann Halbleiterinspektionsgeräte, optische Systeme, industrielle CT-, Röntgengeräte, KMGs, Laserplattformen und Präzisionsbewegungssysteme unterstützen. Die tatsächliche Eignung hängt jedoch vom vollständigen Design ab und muss entsprechend den projekt-spezifischen Anforderungen bestätigt werden.
UNPARALLELED® verfolgt eine klare Qualitätspolitik: „Das Präzisionsgeschäft kann nie zu anspruchsvoll sein.“ Unser Kundenversprechen ist ebenso klar: „Kein Betrug, keine Verschleierung, keine Irreführung.“
Senden Sie Ihre Zeichnung, technischen Anforderungen, Inspektionserwartungen und Zielinformationen zur technischen Überprüfung an UNPARALLELED®. Unser Team kann vor Produktionsbeginn die Größe, das Gewicht, die Bearbeitungsmerkmale, die Montageschnittstellen, den Inspektionsbedarf, die Handhabungsanforderungen und den praktischen Herstellungsweg der Komponente bewerten.
